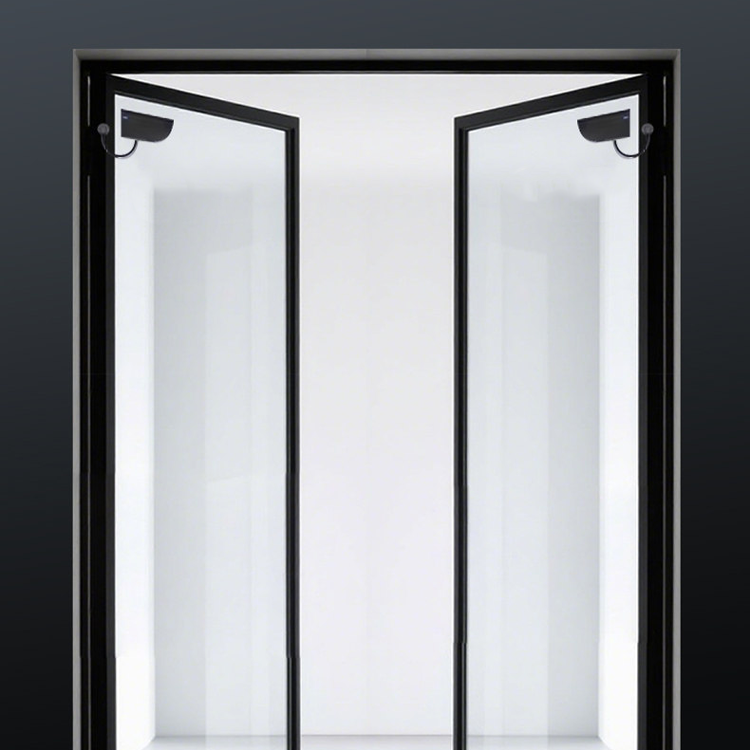

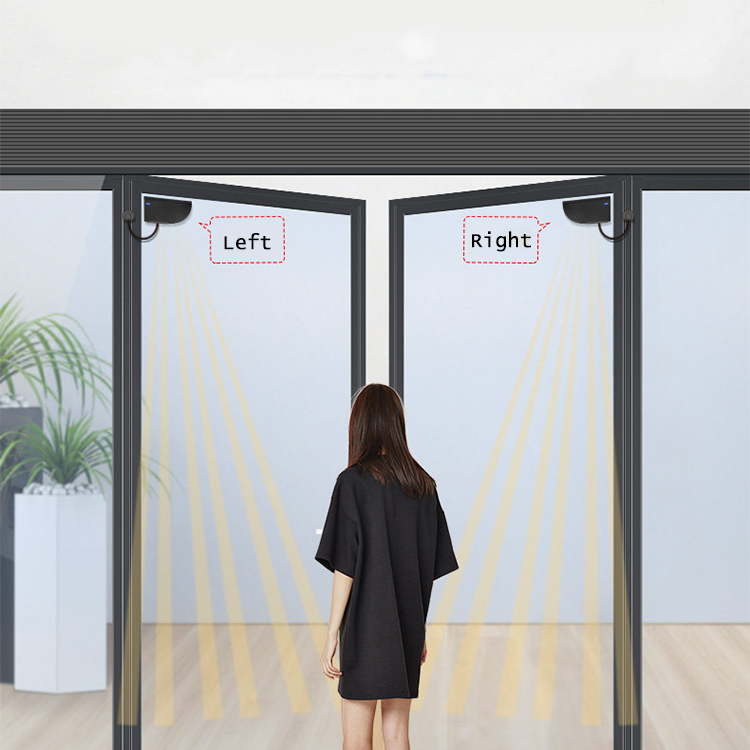

جهاز فتح باب تأرجحي أوتوماتيكي مزوّد باستشعار أمان كهربائي، متاح بالتركيب على الجهة اليسرى أو اليمنى، مخصص لمراكز التسوق

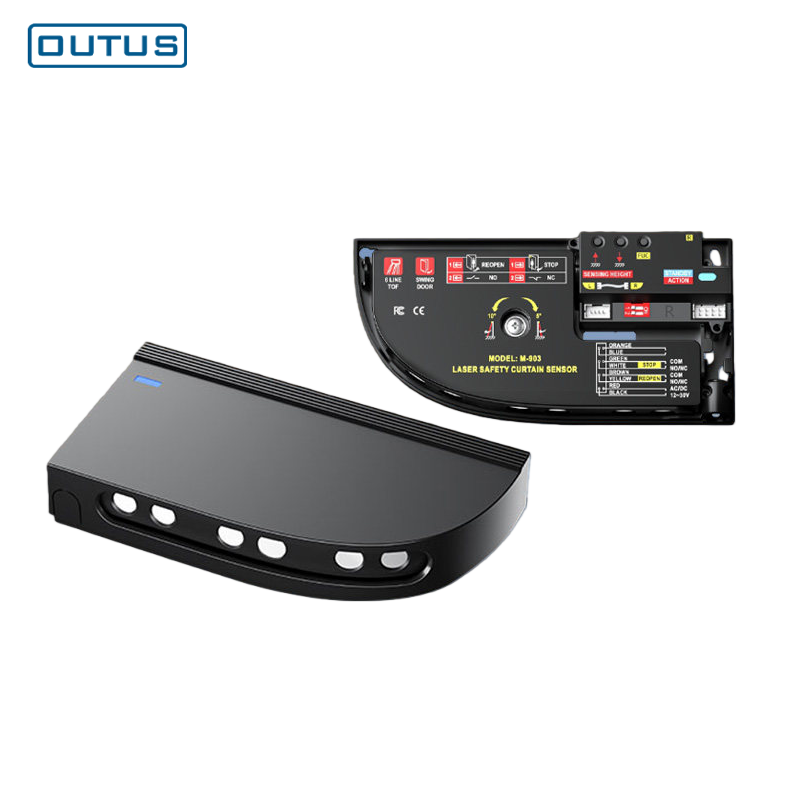

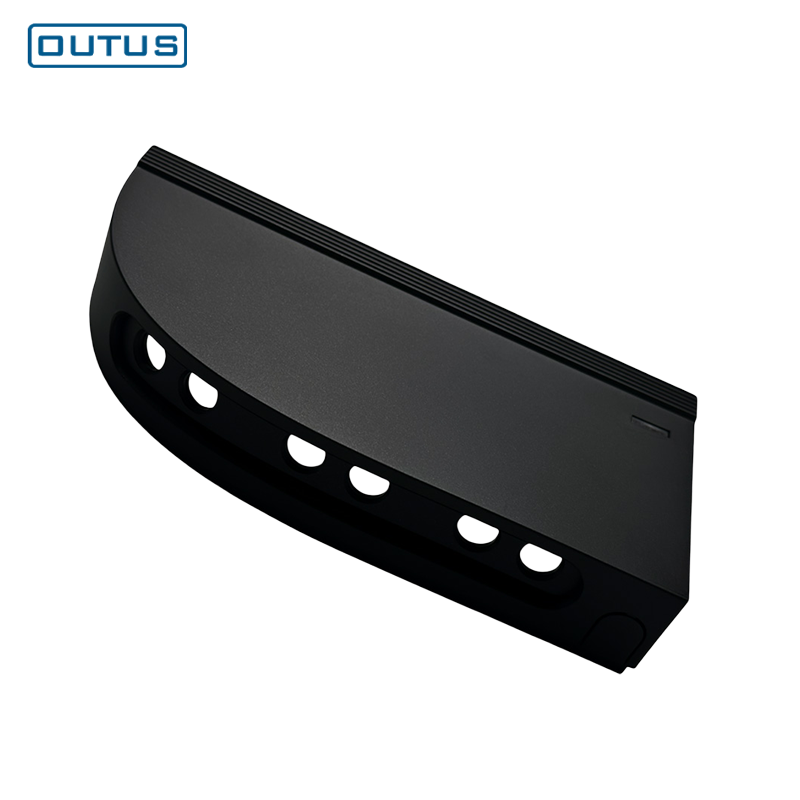

جهاز استشعار ستارة السلامة الليزرية M-903 هو جهاز حماية أمني مُصمَّم خصيصًا للأبواب الآلية. وهو متوفر في طرازين: طراز يسار وطراز يمين، مع خيارات ظاهرية باللونين الفضي والأسود. ويستخدم هذا الجهاز مبدأ كشف زمن الطيران (TOF)، ومزوَّدٌ بلaser تحت أحمر خافت بطول موجي 890 نانومتر (ليزر آمن للعين من الفئة الأولى) وستة شعاعات ليزرية، مما يوفِّر حماية مزدوجة ضد الاصطدام والكشف الأمني للأبواب الآلية.

مُشغل بواسطة تيار متناوب/مستمر بجهد واسع يتراوح بين 12–30 فولت، ويبلغ تيار الاستعداد للمنتج 45 مللي أمبير (عند تشغيله بتيار مستمر 12 فولت)، بينما يبلغ تيار التشغيل 85 مللي أمبير (عند تشغيله بتيار مستمر 12 فولت)، وأبعاده الخارجية هي 153 (الطول) × 77 (العرض) × 30 (الارتفاع) مم، ومدى درجة حرارة التشغيل من -25°م إلى 55°م، ما يسمح له بالتكيف مع مختلف البيئات. ومن حيث الأداء الأساسي، فإن زمن استجابة الكشف لا يتجاوز 50 مللي ثانية، ويمكن ضبط زاوية الكشف بين 5° و10°، وأقصى ارتفاع للتثبيت يصل إلى 5.5 أمتار (عند انعكاسية 10%)، ومدى المسح يبدأ من ارتفاع لا يقل عن 300 مم فوق سطح الأرض، مع دعم ثماني مستويات قابلة للضبط في الارتفاع (بفروق 10 سم لكل مستوى)، كما يمكن التحكم بشكل منفصل في إيقاف/تشغيل الحزمين 5 و6. وهو يدعم خرج إشارة NO/NC، ويمتاز بوظيفتين مدمجتين: كشف التواجد الآمن ومنع التصادم. وبعد التثبيت، يحتاج الجهاز إلى فترة تعلُّم ذاتي خلفية مدتها 16–30 ثانية. وبمجرد الانتهاء من عملية التعلُّم، يبقى مؤشر الضوء الأزرق مشتعلًا، ويدخل الجهاز حالة التشغيل العادية.

  • المنتجات
  • البيانات الفنية
  • تنزيلات

البيانات الفنية

مبدأ الكشف: وقت الطيران (TOF)
وسيلة الضوء: ليزر تحت أحمر بطول موجي 890 نانومتر
فئة الليزر: ليزر من الفئة الأولى آمن على العين
عدد أشعة الليزر: 6 خطوط
زمن استجابة الكشف: ≤50 مللي ثانية
قطر منطقة الكشف: كل بقعة ضوئية بقطر ١٠٠ مم (ارتفاع التركيب = ٢٫٨ متر)
زاوية الكشف: قابلة للضبط بين ٥° و١٠°
مدى الكشف: أدنى مسافة من الأرض: ٣٠٠ مم
أقصى ارتفاع تركيب: ٣٫٥ متر عند نسبة عكسية تبلغ ٢٪، و٥٫٥ أمتار عند نسبة عكسية تبلغ ١٠٪
درجة حرارة العمل: -25℃ ~ 55℃
جهد العمل: تيار متردد/تيار مستمر 12-30 فولت
التيار في وضع الاستعداد: ٤٥ مللي أمبير (تغذية تيار مستمر ١٢ فولت)
تيار التشغيل: 85 مللي أمبير (تغذية تيار مستمر 12 فولت)
إخراج الإشارة: مرحل مفتوح عادي أو مغلق عادي
تعليمات الوظيفة: مؤشر LED: الحالة الافتراضية باللون الأزرق، وحالة الكشف باللون الأحمر
الأبعاد: 153 (الطول) × 77 (العرض) × 30 (الارتفاع) مم

وصف المنتج

▪حماية آمنة، استجابة سريعة: توفر 6 حزم ليزر كشفًا شاملاً، مع زمن استجابة للكشف لا يتجاوز 50 مللي ثانية. ويُرسل الجهاز فورًا إشارات إيقاف/إعادة الفتح عند اكتشاف عوائق، مما يجنب خطر انسداد الأبواب الآلية؛ ويضمن الليزر من الفئة الأولى سلامة العين أثناء الاستخدام.

▪ضبط مرن، توافق واسع: يمكن ضبط زاوية الكشف بين ٥° و١٠°، ويدعم ارتفاع المسح ٨ مستويات قابلة للتعديل (بفارق ١٠ سم لكل مستوى)، كما يمكن التحكم في بعض الحزم الليزرية بشكل فردي لتتناسب مع الأبواب الآلية ذات الارتفاعات والعرض المختلف. ويدعم الوضع العادي/الوضع المستقر، حيث يمكن للوضع المستقر التعامل مع سيناريوهات معقدة مثل تساقط الأوراق، والأرضيات غير المتجانسة، وأيام المطر.

▪تركيب سهل، قدرة تكيّف عالية: يدعم طريقتين للتثبيت: التثبيت بالحفر والتثبيت دون حفر، مع ترك فجوة بحجم ٢–٥ سم بين المستشعر وجانب الباب. ومزود بأنبوب سلكي، ويمكن تثبيت السلك المتصل على شكل حرف U لتجنب عصر السلك عند حركة جسم الباب، مما يجعل عملية التركيب بسيطة وفعّالة.

▪التعلم الذكي التلقائي، التشغيل السهل: يقوم تلقائيًّا بعملية تعلُّم ذاتي في الخلفية لمدة ١٦–٣٠ ثانية بعد تشغيله، ولا يتطلب ذلك إجراء أي ضبط معقَّد، كما أن المعايير الافتراضية للمصنع تكفي للاستخدام العادي. ومزود بمؤشرات LED واضحة (أزرق للوضع الانتظاري/مرحلة التعلُّم، وأحمر لاكتشاف الحركة) وتنبيهات صوتية، مما يجعل حالة التشغيل واضحة للعين فور النظر.

▪توافق واسع مع نطاق الجهد، وتطبيقات متنوعة: مصدر طاقة واسع النطاق بجهد ١٢–٣٠ فولت، متوافق مع أنظمة تغذية مختلف الأبواب الآلية؛ ويتراوح نطاق درجة حرارة التشغيل بين -٢٥°م و+٥٥°م، ويتمتع بمقاومة قوية للحرارة العالية والمنخفضة، مما يجعله مناسبًا لمختلف سيناريوهات الأبواب الآلية الداخلية والخارجية مثل المراكز التجارية والمكاتب والمباني السكنية.

▪إشارات مرنة وتوافق عالٍ: يدعم التبديل بين إشارتي NO/NC، ويمكن اختيار وظائف الكشف عن وجود الأشخاص ووظيفة منع الاصطدام عبر مفتاح DIP، ما يسمح بتوصيله بسلاسة بأنواع مختلفة من وحدات تحكم الأبواب الآلية. وقد صُمم النظام على نمط رئيس-تابع، ويمكن توصيله بالمحرك الآلي للباب بشكل فردي أو منفصل، مع مرونة في التوصيلات الكهربائية.

جهاز فتح باب تأرجحي أوتوماتيكي مزوّد باستشعار أمان كهربائي، متاح بالتركيب على الجهة اليسرى أو اليمنى، مخصص لمراكز التسوقجهاز فتح باب تأرجحي أوتوماتيكي مزوّد باستشعار أمان كهربائي، متاح بالتركيب على الجهة اليسرى أو اليمنى، مخصص لمراكز التسوق
