وحدة تحكم OUTUS ORD150 للأبواب – سعة تحمّل ١٥٠ كغ، سرعة تكيُّفية، ٥ أوضاع تشغيل، ضمان لمدة سنتين

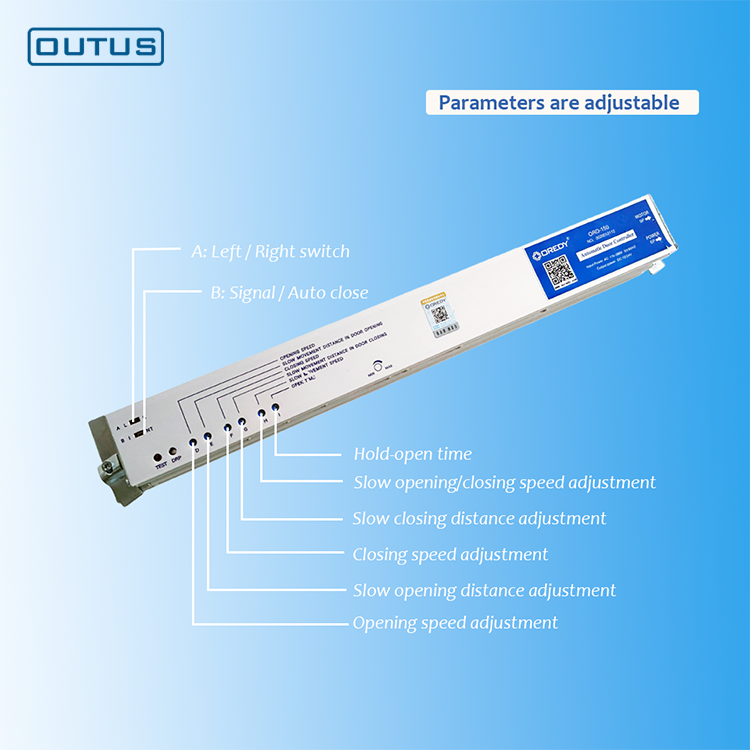

١. التحكم الذكي بالوحدة المركزية وتعديل المعايير: يعتمد تقنية التحكم بالمتحكم الدقيق، ويمكن ضبط جميع المعايير مثل سرعة الفتح/الإغلاق، والمسافة التمهيدية (التباطؤ)، ومدة بقاء الباب مفتوحًا بشكل مستقل لتلبية مختلف متطلبات الاستخدام؛

٢. التوافق مع المحركات بلا فرشاة والاستقرار على المدى الطويل: مصمم خصيصًا للمحركات بلا فرشاة ذات الجهد المستمر ٢٤ فولت، حيث يعمل المحرك بالتناغم مع انخفاض مستوى الضوضاء، وطول عمر الخدمة، وسلاسة أعلى في الأداء؛

٣. التوسع متعدد الوظائف والتكيف مع السيناريوهات المختلفة: يدمج واجهات متعددة لمختلف أجهزة الاستشعار، وأنظمة التحكم في الدخول، وربط البابين معًا، وأشعة الأمان، إلخ، ويدعم التوصيل الخارجي للأقفال الكهربائية وبطاريات النسخ الاحتياطي، ليُلبّي مختلف المتطلبات الوظيفية للأبواب ذات اللوح الواحد والبابين؛

٤. التركيب السهل والتوافق مع السكك التوجيهية: يعتمد هيكل تركيب قائم على السكك التوجيهية، ويمكن تثبيته بسرعة داخل السكة التوجيهية للباب الآلي، مع توصيلات كهربائية قياسية وتشغيلٍ بسيط، ويسمح بتجميعٍ سريع من قِبل الفنيين المختصين؛

٥. حماية السلامة ومعدل الأعطال المنخفض: مزود بآليات حماية مثل الحماية من الحمل الزائد والمقاومة المفرطة، إلى جانب منطق شامل لتشخيص الأعطال، مما يجعل الاستخدام أكثر أمانًا وصيانةً أكثر سهولة؛

٦. التكيف مع نطاق واسع من الجهد والتوافق مع الظروف البيئية: يدعم إدخال جهد تيار متردد يتراوح بين ١١٠–٢٢٠ فولت ±١٠٪، ونطاق درجة حرارة التشغيل من -٢٠°م إلى ٥٠°م، ما يتيح التكيُّف مع شبكات الطاقة في مختلف المناطق والبيئات التشغيلية المعقدة.

المنتجات
البيانات الفنية

البيانات الفنية

الباب المُتحرك	ورقة واحدة	ورقتان

وزن لوحة الباب	الحد الأقصى: ١٥٠ كجم	الحد الأقصى: ٢ × ١٢٠ كجم
عرض لوحة الباب	DW = ٧٥٠–١٦٠٠ مم	DW = ٦٥٠–١٢٥٠ مم
عرض فتحة الباب	عَرْض = ١٤٥٠–٣١٠٠ مم	ع = ٢٥٠٠–٥٠٠٠ مم
طريقة التركيب	التثبيت على السطح
جهد مصدر التغذية الكهربائية	تيار متردد 110-220 فولت ±10%، 50/60 هرتز
سرعة الفتح	150-460 مم/ث (قابل للتعديل)
سرعة الإغلاق	130-460 مم/ث (قابل للتعديل)
مدة بقاء الباب مفتوحًا	0-8 ثواني (قابل للتعديل)
قوة الفتح/الإغلاق اليدوية	< 40 نيوتن	< 50 نيوتن
المحرك	تيار مستمر ٢٤ فولت، ٦٠–٧٠ واط (تيار مستمر، بدون فرشاة)
درجة حرارة بيئة العمل	-20℃~50℃

وصف المنتج

وحدة التحكم الكهربائية في الباب الآلي ORD150 هي المكوّن الكهربائي الرئيسي في نظام الأبواب الآلية، وقد صُمِّمت خصيصًا لأبواب السلسلة 125 الآلية. وهي مزوَّدة بتقنية تحكُّم ذكية تعتمد على المعالجات الدقيقة، ما يسمح لها بالتوافق بدقة مع المحرك المستمر عديم الفرشاة (DC brushless motor) لتحقيق ضبطٍ كاملٍ لجميع المعايير الخاصة بفتح وإغلاق الباب الآلي. وتدمج هذه الوحدة قدرات التوسُّع عبر واجهات متعددة، مما يدعم توصيل مختلف الأجهزة الطرفية مثل أجهزة الاستشعار، وقارئات بطاقات التحكم في الدخول، وأشعة الأمان، وربط البابين معًا (Two-door interlocking)، والبطاريات الاحتياطية، والأقفال الكهربائية، كما أنها تتكيف بسلاسة مع سيناريوهات الاستخدام المتنوعة للأبواب الآلية ذات الورقة الواحدة أو الورقتين. وتمتثل هذه الوحدة لمواصفات التركيب الكهربائي الاحترافية، وتتميَّز بتصميم هيكلي مناسب للتركيب السريع على السكك المعدنية، مع تشغيلٍ مستقرٍ وأداءٍ قويٍّ في مقاومة التداخلات الكهرومغناطيسية. وبالتكامل مع آلية حماية شاملة من الأعطال، توفر هذه الوحدة حلاً تحكُّميًّا آمنًا وفعالًا وذكيًّا للأبواب الآلية في البيئات التجارية والصناعية وغيرها، مع سهولة تركيبها ومتانتها في الاستخدام الطويل الأمد.

المصادقة

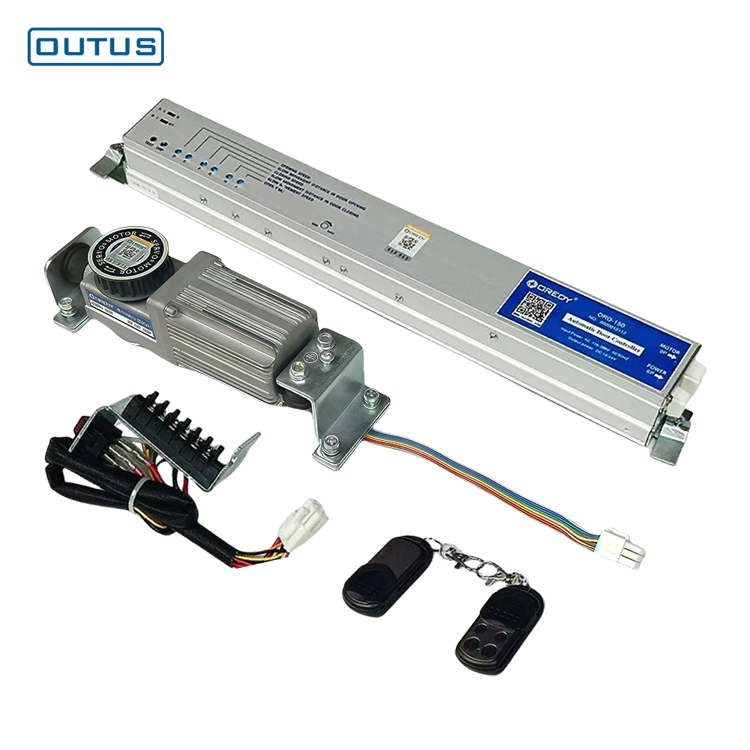

وحدة تحكم محرك الباب الآلي ORD150 – عرض تفصيلي لمجموعة الملحقات الكاملة

هذا الفيديو يعرض مجموعة الملحقات الكاملة لمُتحكِّم محرك الباب الآلي ORD150، ويقدِّم بوضوح التفاصيل والمواصفات ودرجة التوافق لجميع الملحقات الأصلية مثل جسم المتحكِّم الرئيسي، وطرفيات التوصيل الكهربائي، وملحقات التثبيت، والموصلات الداعمة. وباعتباره المكوِّن الأساسي للتحكم في الباب الآلي، تُصنع الملحقات الأصلية لمُتحكِّم محرك ORD150 من مواد مختارة بعناية وتتناسب بدقة مع التركيب على السكك المعدنية، مما يضمن توافقًا تامًّا مع الأجهزة الطرفية مثل محركات الأبواب الآلية السلسلة 125، وأجهزة الاستشعار، وأنظمة التحكم في الدخول. كما يوفِّر مجموعة كاملة من الملحقات القياسية الداعمة للتركيب الاحترافي، ما يجعل عملية التركيب أكثر سهولة، ودرجة التوافق أكثر دقة، والاستخدام أكثر استقرارًا. تابعنا لمزيد من النصائح حول تركيب منتجات ORD150، وتشغيلها، وصيانتها!
